Obras

Fornecimento Materiais de Montagem:

• Fornecimento de Estruturas de concreto, Eletrodutos, Cabos de alumínio, Cabos de controle inclusive cabos blindados, Ferragens, Conectores, Cabos de cobre para malha de terra, Haste de aterramento, Sistema de iluminação normal e emergência, SPDA, Extintores contra Incêndio, Terminais, anilhas e marcadores, Materiais de consumo e miscelâneas.

Fornecimento Serviços no local da obra:

• Canteiro de obras/Almoxarifado;
• Sondagem;
• Obras civis na subestação;
• Limpeza;
• Montagem e Instalação dos equipamentos e materiais;
• Montagem e Instalação das estruturas de concreto;
• Tratamento de óleo dos transformadores;
• Suporte ao Comissionamento e testes em campo;
• Descarga dos demais equipamentos;
• Descarga dos Materiais;
• Movimentação dos Equipamentos;
• Movimentação dos Materiais;
• Almoxarifado e guarda dos equipamentos, materiais, ferramentas, etc;
• Vigilância;
• Ponto de água, energia elétrica e telefônico;
• Energização, responsabilidade de ambas as partes relativos ao seu escopo de fornecimento;

Outros serviços:

• Transporte dos Materiais até a obra;
• Licenças para início das obras (Inscrição prefeitura).

Fornecimento de mão de obra, equipamentos, ferramentas e materiais de consumo para execução de serviços de montagem eletromecânica de 1 subestação de 230kV para a ABB na planta da Vale – Mina de Conceição no Município de Itabira/MG, sendo o escopo:

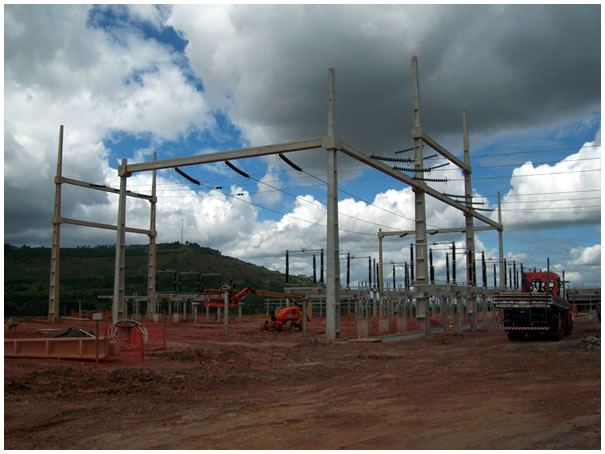

Estruturas de concreto:

• Montagem de 6 colunas de concreto de 24,2m de altura;
• Montagem de 4 colunas de concreto de 17,5m de altura;
• Montagem de 2 colunas de concreto de 13,2m de altura;
• Montagem de 9 vigas de concreto de 16,0m de comprimento;
• Montagem de 62 suportes de concreto para equipamentos, sendo (1)x3 sec - seimi-pant + (5)x4seccion.horiz + (9)TP + (9)TC + (6) IP + (15)PR;
• Montagem de 8 postes de concreto Duplo T;
• Montagem de 51 postes de concreto de 4,0m de altura.

Sistema de proteção aérea:

• Lançamento e conexão de 700m cabo de aço 3/8”, incluindo acessórios.

Barramentos:

• Lançamento de 1800m de cabo alumínio 636MCM;
• Montagem de 135m de barramento de alumínio com diâmetro nominal de 2";
• Montagem de 160m de barramento de alumínio com diâmetro nominal de 5";
• Montagem e instalação de 24 cadeias de isoladores de disco 230kV.

Equipamentos de pátio:

• Montagem de 4 conjuntos de disjuntores tripolares 230kV, incluindo acessórios;
• Montagem de 5 conjuntos de chave seccionadora tripolar 230kV, incluindo acessórios;
• Montagem de 1 conjunto de chave seccionadora pantográfica tripolar 230kV, incluindo todos acessórios;
• Montagem de 9 TPC’s 230kV, incluindo caixa de interligação e acessórios;
• Montagem de 9 TP’s 230kV, incluindo caixa de interligação e acessórios;
• Montagem de 15 pára-raios 230kV, incluindo acessórios;
• Montagem de 6 isoladores de pedestal 230kV;
• Montagem de 3 transformadores de força 75MVA - 230/13,8kV, incluindo acessórios;
• Montagem de 6 filtro de harmônicas, incluindo acessórios;
• Montagem de 54 terminações a frio (muflas) 15kV;
• Lançamento de 6150m de cabo de cobre 15kV;
• Montagem de 54 chaves seccionadoras 15kV;
• Montagem de 54 para-raios 15kV;
• Montagem de 1 transformador de serviços auxiliares 13,8kV/440-380-220V;
• Montagem de 343 peças de leitos de cabos (Cable Rack).

Equipamentos da casa de comando:

• Instalação de 1 painel simplex de comando de vão de linha, incluindo acessórios;
• Instalação de 3 painéis simplex de comando de vão de trafo 13,8kV, incluindo acessórios;
• Instalação de 1 painel simplex de supervisão (UTR), incluindo acessórios;
• Instalação de 1 painel de controle de serviços auxiliares, incluindo acessórios;
• Instalação de 1 painel de oscilógrafo, incluindo acessórios;
• Lançamento e conexão de 30000m de cabo de controle de bitolas 2x1,5mm² a 7x2,5mm²;
• Instalação de 1 painel simplex de corrente alternada, incluindo acessórios;
• Instalação de 1 painel simplex de corrente contínua, incluindo acessórios;
• Lançamento e conexão de 3000m de cabos isolados.1kV de bitolas 35 a 95mm²;
• Montagem de 2 bancos de baterias de 125V, de 100 a 300Ah, incluindo acessórios;
• Instalação de 2 retificadores de 125V, de 100 a 200A, incluindo acessórios;
• Instalação de 2 painéis de 125VCC – USCC;
• Montagem de 1 banco de bateria de 48V, de 100 a 300Ah, incluindo acessórios;
• Instalação de 1 retificador de 48V, de 100 a 200A, incluindo acessórios;
• Montagem de 1 rack para sistema Telecom;
• Lançamento e conexão de 650m de fibra óptica 6 pares;
• Lançamento e conexão de 300m de cabo isolado 1kV, de bitolas de 16 a 50mm²;
• Lançamento de 200m de cabo isolado 15kV, de bitola 25mm²;
• Montagem de 8 terminações a frio (muflas) 15kV.

Iluminação:

• Montagem e instalação de 30 conjuntos de luminária tipo projetor, incluindo acessórios;
• Montagem e instalação de 15 conjuntos de poste e luminária tipo pétala, incluindo acessórios;
• Montagem e instalação de 10 tomadas trifásicas, incluindo acessórios;
• Montagem e instalação de 15 tomadas monofásicas, incluindo acessórios;
• Lançamento e conexão de 1200m de cabo isolado 1kV de 2x1,5 mm² a 4x10mm²;
• Escavação, lançamento e reaterro de 700m de tubo de PVC, com diâmetro até 50mm;
• Confecção de 25 caixas de passagem em alvenaria com medidas: 30x30x40cm, sendo fornecimento de materiais incluso;
• Lançamento e conexão de 2500m de cabo isolado 1kV, de bitolas de 1,5 a 25mm².

Malha de terra:

• Lançamento e conexões em 4000m de cabo de cobre nu (reticulado da malha de terra aproximadamente 5m x 5m);
• Cravação e solda exotérmica em 100 hastes de aterramento.

Comissionamento:

• Apoio ao comissionamento de equipamentos e painéis com equipe de 2 eletricistas e 2 ajudantes no período de 30 dias corridos;
• Comisionamento de Cabos de Força classe 15 KV, sendo teste com Hipot;
• Tratamento de óleo dos 3 transformadores de força 75 MVA - 230/13,8 kV, incluindo tanque de armazenagem, ar sintético super seco, grupo gerador (caso necessário) e envio de amostras de óleo para o laboratório.

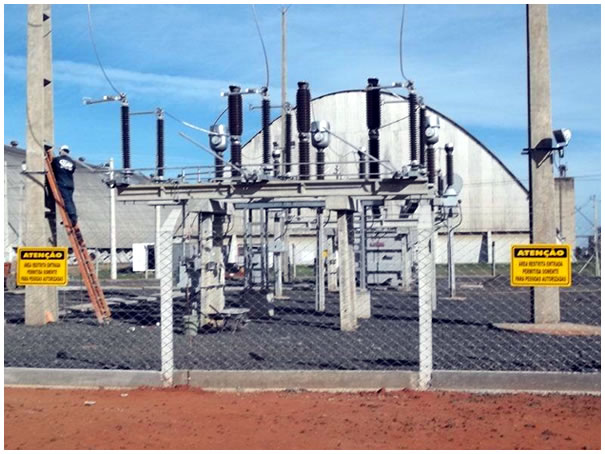

Fornecimento de materiais, mão de obra, equipamentos e ferramentas para execução dos serviços necessários para construção e instalação de subestação de 138kV para a ABB em Uberlândia/MG.

Fornecimento de Materiais de Montagem e de Estruturas de concreto:

• 1 pórticos de entrada composto de 2 postes e 1 viga;
• 1 TP's (1 conjunto de 3 suportes);
• 1 TC's (1 conjunto de 3 suportes);
• 2 conjuntos de suportes para Seccionadoras;
• Eletrodutos;
• Dutos subterrâneos Kanaflex;
• Cabos de alumínio;
• Ferragens;
• Conectores;
• Sistema de iluminação do pátio;
• Sistema de iluminação da casa de comando;
• Exaustor para ventilação da sala de banco de baterias;
• Sistema de SPDA e aterramento;
• Terminais, anilhas e marcadores para cabos elétricos;
• Materiais de consumo e miscelâneas;
• Isoladores de vidro e ferragens para as cadeias;
• Tampas de canaletas em chapa metálicas;
• Trilhos e dormentes;
• Plaquetas de indição de tensão de tomadas, perigo de morte, etc.

Fornecimento de Serviços no local da obra eobras civis na subestação:

• Canteiro de obras/Almoxarifado.
• Bases dos pórticos de entrada (2 postes) com fundações diretas;
• Bases para 1 transformador de potência 10/15 MVA - 138/13,8kV com fundações diretas;
• Bases para 1 resistor de aterramento com fundações diretas;
• Bases para 1 disjuntor 145kV com fundações diretas;
• Bases para os 2 conjuntos de suportes das seccionadoras com fundações diretas;
• Bases para 1 conjunto de 3 suportes dos TP’s com fundações diretas;
• Bases para 1 conjunto de 3 suportes dos TC’s com fundações diretas;
• Construção do sistema de coleta de óleo para o 1 transformador de potência 10/12,5 MVA - 138/13,8kV com fundações diretas;
• Construção da casa de comando em 72m²: medidas de 12 metros por 6 metros;
• Construção de 120 metros de alambrado com lastro de brita;
• Construção de canaletas no pátio da subestação;
• Construção do sistema de drenagem do pátio da subestação;
• Fornecimento e instalação dos portões na subestação;
• Sondagem do solo (execução de dois furos de sondagem à percussão SPT com relatório técnico);
• Limpeza e remoção de material da obra.

Montagem e Instalação dos equipamentos no pátio:

• 1 transformador de força - 138 kV/13,8kV, 10/15 MVA;
• 1 resistor de aterramento;
• 1 disjuntores 145kV;
• 1 conjunto de secionadora sem lâmina de terra;
• 1 conjunto de secionadora com lâmina de terra;
• 1 conjunto de TC’s;
• 1 conjunto de TP’s;
• 2 conjuntos de Pára-Raios, sendo um conjunto com instalação aérea com os pára-raios invertidos na viga do pórtico de entrada e o outro conjunto instalado em uma base aérea sobre a estrutura do transformador de força;

Montagem e Instalação das estruturas de concreto:

• 1 pórticos de entrada composto de 2 postes e 1 viga;
• 1 TP's (1 conjunto de 3 suportes);
• 2 TC's (2 conjuntos de 3 suportes);
• 2 conjuntos de suportes para Seccionadoras;
• Suporte ao Comissionamento e testes em campo com 2 eletricistas por 10 dias;
• Instalação dos painéis de média e baixa tensão na casa de comando;
• Descarga dos demais equipamentos do item (3.1);
• Descarga dos Materiais do item (2.1.1);
• Movimentação dos Equipamentos do item (3.1);
• Movimentação dos Materiais do item (2.1.1);
• Almoxarifado e guarda dos equipamentos, materiais, ferramentas, etc;
• Ponto de água, energia elétrica e telefônico;
• Energização, responsabilidade de ambas as partes relativos ao seu escopo de fornecimento;

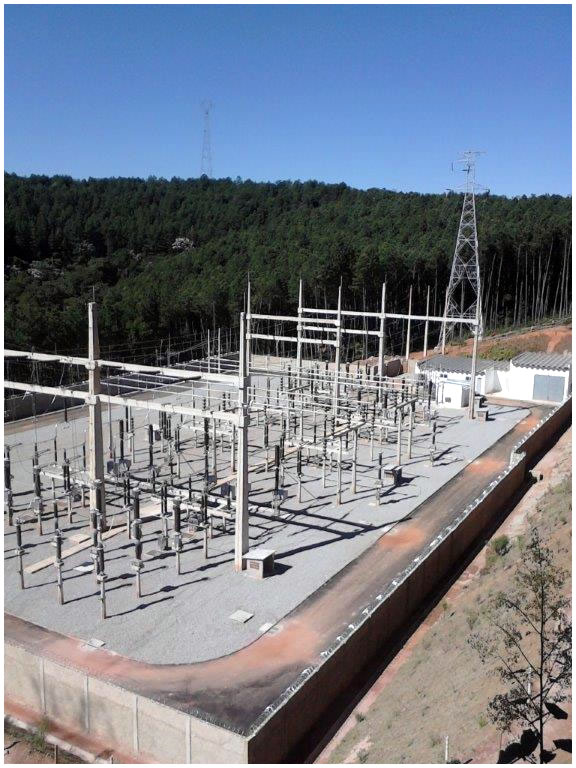

Fornecimento de mão de obra, equipamentos, ferramentas e materiais de consumo para execução de serviços de montagem eletromecânica de 1 subestação de 230kV para a ABB na planta da Vale – Mina de Conceição no Município de Itabira/MG, sendo o escopo:

Estruturas de concreto:

• Montagem de 6 colunas de concreto de 24,2m de altura;
• Montagem de 8 colunas de concreto de 14,1m de altura;
• Montagem de 15 vigas de concreto de 16,0m de comprimento;
• Montagem de 96 suportes de concreto para equipamentos, sendo (6)x3 sec - seimi-pant + (8)x4seccion.horiz + (11)TP + (15)TC + (11) IP + (9)PR.

Sistema de proteção aérea:

• Lançamento e conexão de 740m cabo de aço 3/8”, incluindo acessórios;

Barramentos:

• Lançamento de 1600m de cabo alumínio 636 MCM;
• Montagem de 420m de barramento de alumínio com diâmetro nominal de 2";
• Montagem de 100m de barramento de alumínio com diâmetro nominal de 5";
• Montagem e instalação de 33 cadeias de isoladores de disco 230 kV.

Equipamentos de pátio:

• Montagem de 4 conjuntos de disjuntores tripolares 230kV, incluindo acessórios;
• Montagem de 8 conjuntos de chave seccionadora tripolar 230kV, incluindo acessórios;
• Montagem de 6 conjunto de chave seccionadora pantográfica tripolar 230kV, incluindo todos acessórios;
• Montagem de 11 TPC’s 230kV, incluindo caixa de interligação e acessórios;
• Montagem de 9 TP’s 230kV, incluindo caixa de interligação e acessórios;
• Montagem de 15 pára-raios 230kV, incluindo acessórios;
• Montagem de 11 isoladores de pedestal 230kV;
• Montagem de 8 terminações a frio (muflas) 15kV;
• Lançamento de 240m de cabo de cobre 15kV;
• Montagem de 3 chaves seccionadoras 15kV;
• Montagem de 3 para-raios 15kV;
• Montagem de 1 transformador de serviços auxiliares 13,8kV/440-380-220V;
• Montagem de 343 peças de leitos de cabos (Cable Rack).

Grupo Gerador:

• Montagem de 1 conjunto grupo gerador diesel, incluindo acessórios.

Equipamentos da casa de comando:

• Instalação de 3 painéis simplex de comando de vão de linha, incluindo acessórios;
• Instalação de 1 painel simplex de supervisão (UTR), incluindo acessórios;
• Instalação de 1 painel de controle de serviços auxiliares, incluindo acessórios;
• Instalação de 1 painel de oscilógrafo, incluindo acessórios;
• Lançamento e conexão de 15000m de cabo de controle de bitolas 2x1,5mm² a 7x2,5mm²;
• Instalação de 1 painel simplex de corrente alternada, incluindo acessórios;
• Instalação de 1 painel simplex de corrente contínua, incluindo acessórios;
• Lançamento e conexão de 350m de cabos isolados1kV de bitolas 35 a 95mm²;
• Montagem de 2 bancos de baterias de 125V, de 100 a 300Ah, incluindo acessórios;
• Instalação de 2 retificadores de 125V, de 100 a 200A, incluindo acessórios;
• Instalação de 2 painéis de 125VCC – USCC;
• Montagem de 1 banco de bateria de 48V, de 100 a 300Ah, incluindo acessórios;
• Instalação de 1 retificador de 48V, de 100 a 200A, incluindo acessórios;
• Montagem de 1 rack para sistema Telecom;
• Lançamento e conexão de 650m de fibra óptica 6 pares;
• Lançamento e conexão de 300m de cabo isolado 1kV, de bitolas de 16 a 50mm².

Iluminação:

• Montagem e instalação de 30 conjuntos de luminária tipo projetor, incluindo acessórios;
• Montagem e instalação de 15 conjuntos de poste e luminária tipo pétala, incluindo acessórios;
• Montagem e instalação de 10 tomadas trifásicas, incluindo acessórios;
• Montagem e instalação de 15 tomadas monofásicas, incluindo acessórios;
• Lançamento e conexão de 1200m de cabo isolado 1kV de 2x1,5 mm² a 4x10mm²;
• Escavação, lançamento e reaterro de 700m de tubo de PVC, com diâmetro até 50mm;
• Confecção de 25 caixas de passagem em alvenaria com medidas: 30x30x40cm, sendo fornecimento de materiais incluso;
• Lançamento e conexão de 2500m de cabo isolado 1kV, de bitolas de 1,5 a 25mm².

Malha de terra:

• Lançamento e conexões em 4000m de cabo de cobre nu (reticulado da malha de terra aproximadamente 5m x 5m);
• Cravação e solda exotérmica em 100 hastes de aterramento.

Comissionamento:

• Apoio ao comissionamento de equipamentos e painéis com equipe de 2 eletricistas e 2 ajudantes no período de 30 dias corridos.

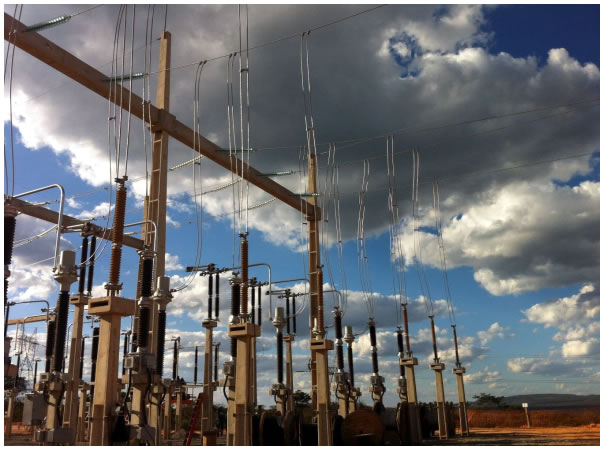

Execução em regime Turn-key (Empreitada Global) para todos os serviços necessários de Obras Civis e Montagem Eletromecânica e Elétrica para a perfeita entrega dos Bays da Subestação de energia elétrica Igaporã de 230kV Renova II, no estado da Bahia.

Montagens Eletromecânicas:

• Montagem e Instalação de 2 (dois) Disjuntores de 230kV;
• Montagem e Instalação de 6 (seis) Transformadores de Corrente de 230kV;
• Montagem e Instalação de 6 (seis) Transformadores de Potencial de 230kV;
• Montagem e Instalação de 6 (seis) Transformadores de Para-Raios de 230kV;
• Montagem e Instalação de 8 (oito) Seccionadoras Tripolares de 230kV;
• Montagem e Instalação de 14 (quatorze) Isoladores de Pedestais de 230kV;
• Barramento flexível, com cadeias, conectores e acessórios;
• Cabo para-raios CAA, com cadeias, conectores e acessórios;
• Cabo para-raios de aço 3/8” EHS, com ferragens de acessórios;
• Barramento rígido de alumínio, com conectores e acessórios;
• Caixas de distribuição (CA e CC) e de junção de equipamentos;
• Cubículos de Média Tensão;
• Painel de Medição e Faturamento;
• Painel de Proteção 230kV , Proteção Transformadores e IHM;
• Painéis de serviços auxiliares;
• Retificador e Banco de Baterias;
• Lançamento de cabos isolados de força, controle, supervisão e comunicação, qualquer tipo e bitola, incluindo o cheque de fiação;
• Sistema de iluminação e tomadas do pátio, incluindo eletrodutos, fiação e conexões elétricas.

Obras Civis:

• Bases com fundações diretas para pórticos e suportes dos equipamentos de pátio da subestação do setor 230kV;
• Montagem das estruturas de concreto (pré-moldados) do setor de 230kV;
• Montagem dos suportes metálicos dos equipamentos do setor 230kV;
• Adaptação do sistema de canaletas no pátio da subestação do setor 230kV;
• Adaptação do sistema de drenagem no pátio da subestação, incluindo as caixas de passagem do setor 230kV;
• Urbanização no pátio da subestação do setor 230kV;
• Arruamento no pátio da subestação do setor 230kV;
• Instalação da Malha de Aterramento no pátio da subestação do setor 230kV;
• Montagem de SPDA do pátio da subestação do setor 230kV;
• Aterramento dos equipamentos de pátio da subestação do setor 230kV;
• Construção da Casa de Comando.

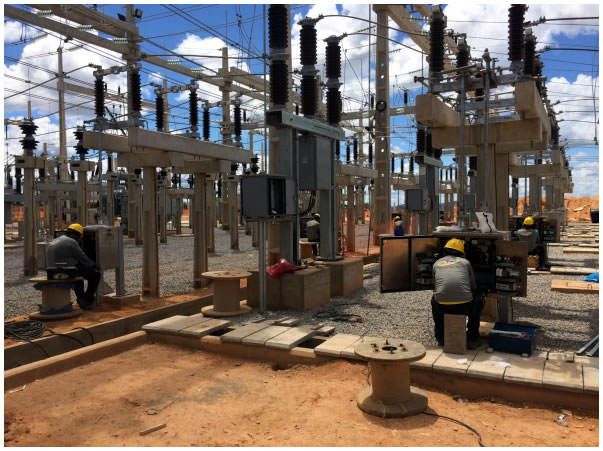

Execução em regime Turn-key (Empreitada Global) para todos os serviços necessários de Obras Civis e Montagem Eletromecânica e Elétrica para a perfeita entrega dos Bays da Subestação de energia elétrica Igaporã de 69kV Renova II, no estado da Bahia.

Montagens Eletromecânicas:

• Montagem e Instalação de 5 (cinco) Disjuntores de 69kV;
• Montagem e Instalação de 15 (quinze) Transformadores de Corrente de 69kV;
• Montagem e Instalação de 15 (quinze) Transformadores de Potencial de 69kV;
• Montagem e Instalação de 15 (quinze) Transformadores de Para-Raios de 69kV;
• Montagem e Instalação de 10 (dez) Seccionadoras Tripolares de 69kV;
• Montagem e Instalação de 25 (vinte e cinco) Isoladores de Pedestais de 69kV;
• Montagem dos barramentos aéreos flexíveis e rígido do setor 69kV;
• Montagem e Instalação de 6 (seis) Transformadores de Corrente de 230kV;
• Barramento flexível, com cadeias, conectores e acessórios;
• Cabo para-raios CAA, com cadeias, conectores e acessórios;
• Cabo para-raios de aço 3/8” EHS, com ferragens de acessórios;
• Barramento rígido de alumínio, com conectores e acessórios;
• Caixas de distribuição (CA e CC) e de junção de equipamentos;
• Cubículos de Média Tensão;
• Painel de Medição e Faturamento;
• Painel de Proteção 230kV , Proteção Transformadores e IHM;
• Painéis de serviços auxiliares;
• Retificador e Banco de Baterias;
• Lançamento de cabos isolados de força, controle, supervisão e comunicação, qualquer tipo e bitola, incluindo o cheque de fiação;
• Sistema de iluminação e tomadas do pátio, incluindo eletrodutos, fiação e conexões elétricas.

Obras Civis:

• Bases com fundações diretas para pórticos e suportes dos equipamentos de pátio da subestação do setor 69kV;
• Montagem das estruturas de concreto (pré-moldados) do setor de 69kV;
• Montagem dos suportes metálicos dos equipamentos do setor 69kV;
• Adaptação do sistema de canaletas no pátio da subestação do setor 69kV;
• Adaptação do sistema de drenagem no pátio da subestação, incluindo as caixas de passagem do setor 69kV;
• Urbanização no pátio da subestação do setor 69kV;
• Arruamento no pátio da subestação do setor 69kV;
• Instalação da Malha de Aterramento no pátio da subestação do setor 69kV;
• Montagem de SPDA do pátio da subestação do setor 69kV;
• Aterramento dos equipamentos de pátio da subestação do setor 69kV;
• Construção da Casa de Comando.
